PinPrick接触触发器

Pinprick接触触发器

核心功能

- 确定点刺激触发诱发电位

- 刺激时序精准测量

- 毫秒级低延迟（<2ms）

- 量化敏感神经缺损

- 中枢敏化体征检测

简介

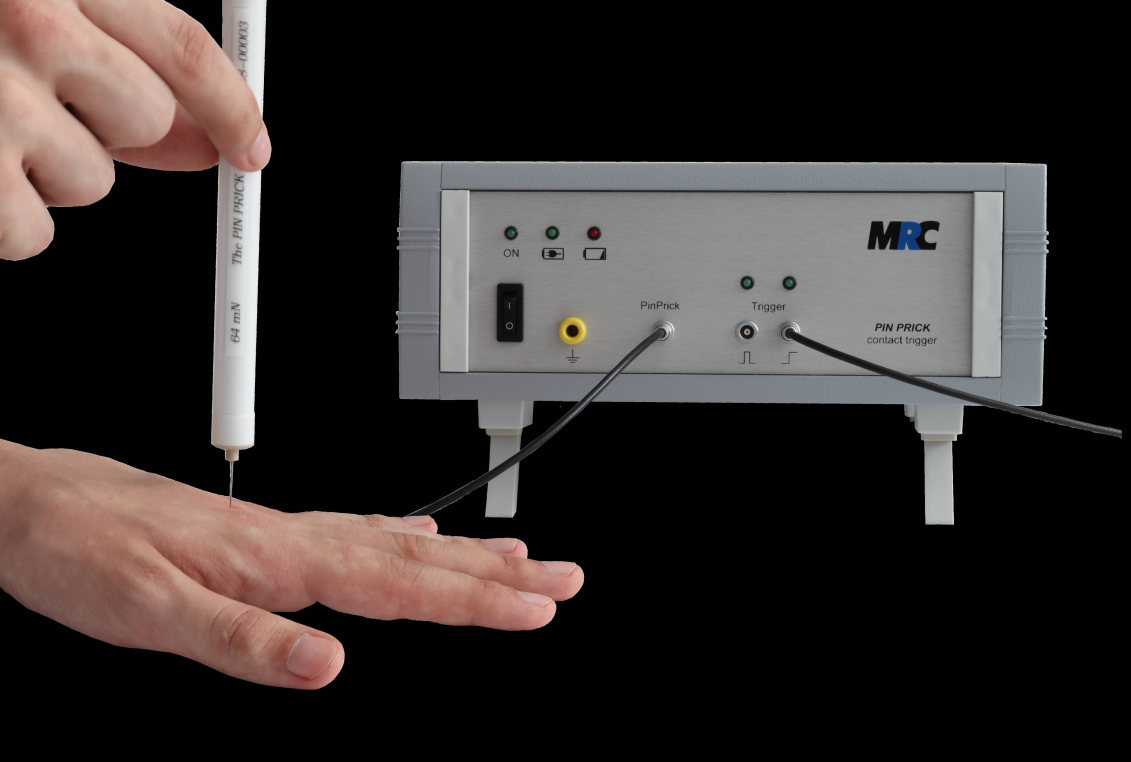

带有接触触发功能的PinPrick刺激器可用于诱发电位（PEPs：pinprick evoked potentials）的触发，例如用于测定神经传导速度。该产品通过内置微动开关的触发电路实现测量原理，能够以低延迟完成重现性良好的检测。

当针从低位向内移动时，开关立即开启。通过这种方式，刺激器能在其对皮肤施加标称压力的瞬间精确产生信号，并同步输出触发信号。该系统提供多种信号类型，可连接至测时仪输入端口、脑电图记录设备或其他仪器。触发输出端口上方的LED指示灯可实时显示信号触发状态。

型号配置

标准款电子单元设有单通道接口用于连接刺激器。此外，还提供双通道与六通道版本可选。另有用于MRI的刺激器配置滤盒。

技术参数：

刺激强度：32, 64, 128, 256, 512 mN （由于开关附加重量，最小重量（8 和 16 mN）的刺激器无法配备触发功能）

电源：锂离子电池，标称电压3.7V，配备电量指示灯,含充电器（5V，0.8A）及插接式电源适配器

刺激器线缆发器线缆：柔性电缆，长度： 2米（核磁共振兼容版本： 10米）

Lemo转BNC连接线：长度：4米（其中含2米光隔离段）

双触发输出信号波形:

TTL output 1: 脉冲宽度10毫秒，上升沿标记刺激起始点。该输出适用于所有需触发脉冲的场景。

TTL output 2: 在刺激持续期间保持高电平状态。

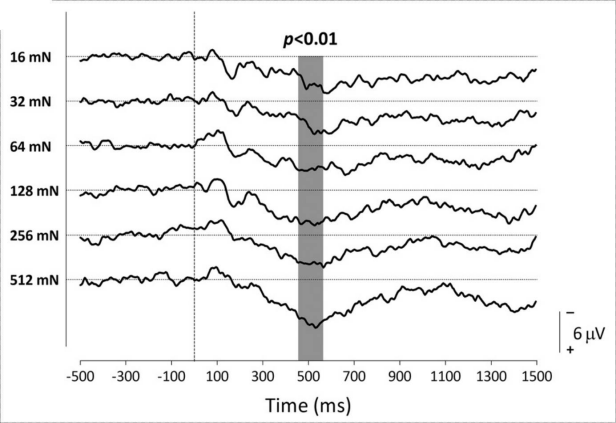

根据van den Broeke等人（2015）的研究数据，图示展示了健康受试者手臂接受刺激后在中线脑电电极处记录的针刺诱发电位(PEPs)。

在刺激后120-250毫秒时间窗内可见一个NP复合波，灰色条状标记则指示了峰值出现在400-600毫秒区间的P波。研究显示不同等级的刺激力会诱发不同的波形特征，同时该研究也证实了痛觉过敏现象对电位振幅的影响。
